Из чего состоит ноутбук

Ноутбук является фактически уменьшенным аналогом стационарного ПК, мобильность и энергонезависимость которому обеспечивает аккумулятор. В этой статье мы рассмотрим устройство ноутбука и расскажем об его основных узлах.

Комплектующие ноутбуков практически аналогичны комплектующим стационарного ПК. Однако мобильность ноутбука определяет размер и требования к энергопотреблению всех его узлов.

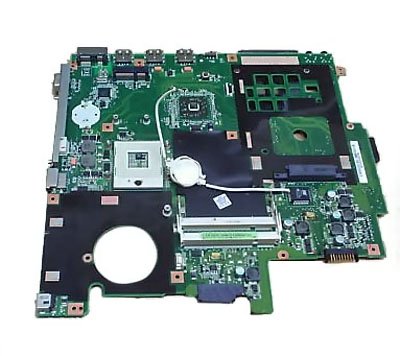

Материнская плата

Основой всего ноутбука является материнская плата, на нее устанавливаются, или к ней подключатся другие узлы ноутбука. Стандартов у материнских плат ноутбуков фактически нет, поэтому они уникальны по размерам, форме и размещению на них элементов.

материнская плата ноутбука

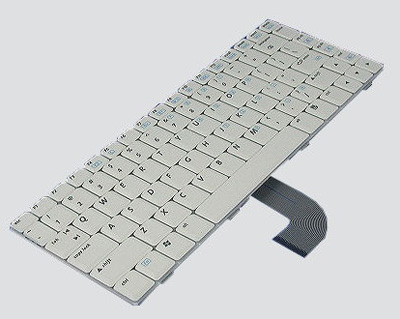

Клавиатура ноутбука

Рассмотрим устройство клавиатуры ноутбука. Толщина клавиатуры ноутбука может достигать всего несколько миллиметров. Клавиатура сделана по специальной технологии и состоит из нескольких слоев тонкого пластика. Устройство клавиатуры принципиально одинаково для всех ноутбуков. Некоторые модели могут дополнительно включать цифровой блок.

Клавиатура ноутбука

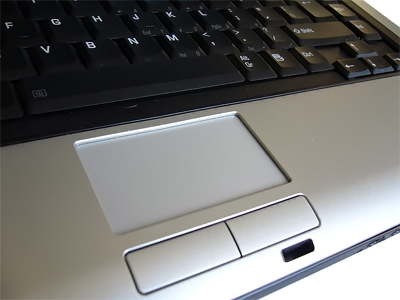

Ниже клавиатуры установлен тачпад - устройство управления, представляющее собой сенсорную панель, реагирующую на прикосновение пальцев.

тачпад ноутбука



Корпус ноутбука

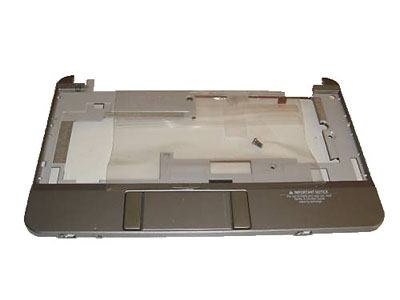

Как правило, корпус ноутбука изготавливают или из высокопрочного пластика, или из металла (на ноутбуках премиум-класса).

Механические свойства разных видов пластика могут существенно различаться между собой. Как нетрудно догадаться, качество пластика напрямую зависит от цены ноутбука.

В дорогих ноутбуках часто в качестве материала корпуса используется металл. Как правило, здесь применяются легкие «авиационные» металлы - алюминий, магниевые сплавы и т.п. При использовании металла, помимо солидного и «дорого» внешнего вида, достигается недостижимая для пластика толщина корпуса.

Изнутри корпус ноутбука покрыт тонким слоем фольги для изоляции от воздействия электромагнитных полей. Дополнительная прочность достигается путем встраивания металлического корда по периметру корпуса.

Корпус ноутбука



Экран ноутбука

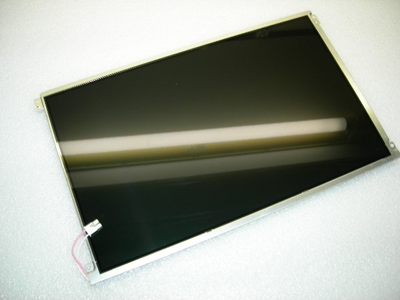

Экран ноутбука представляет собой жидкокристаллическую матрицу, помещенную в верхнюю крышку ноутбука. От матрицы ноутбука идут шлейфы к видеокарте. Также в крышке ноутбука находятся лампы подсветки и другие дополнительные устройства такие как: микрофон, антены модулей беспроводной связи Wi-Fi и Bluetooth. В некоторых моделях в крышку ноутбука могут устанавливаться и динамики.

Экран ноутбука

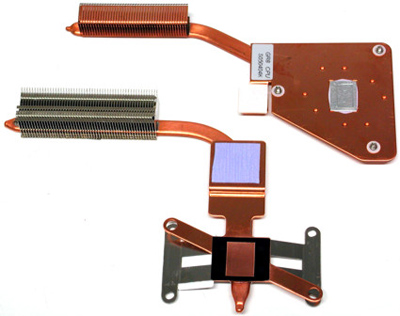

Система охлаждения ноутбука

Система охлаждения ноутбука начинается с вентиляционных отверстий на днище ноутбука и кулера производящего забор воздуха. Воздух направляется на медный тепловод или радиатор, который соединен с процессором, а иногда и с чипсетом на материнской плате.

Система охлаждения ноутбука



Видеокарта ноутбука

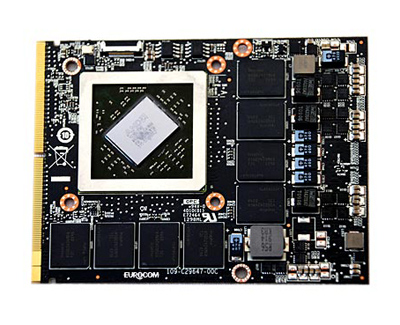

Как и в стационарном ПК, видеокарта ноутбука может быть встроенной или внешней. Внешней видеокартой обычно оснащаются «игровые» ноутбуки. Однако за это удовольствие придется расплачиваться меньшим сроком работы аккумулятора и возможными проблемами, связанными с повышенным тепловыделением от видеокарты. Для меня покупка «игрового» ноутбука является парадоксом - он стоит в разы дороже игрового стационарного компьютера и уступает ему во всем (за исключением разве что размеров и того, что его можно брать с собой).

Видеокарта ноутбука



Привод DVD

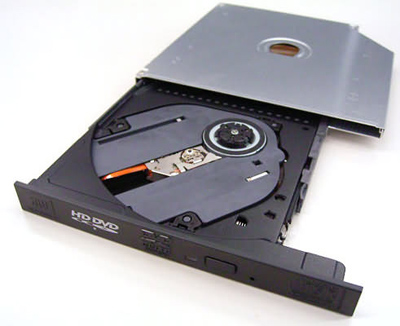

В приводе ноутбука отсутствует механизм выдвижного лотка. Это отличие от обычного привода делает его более компактным.

Привод DVD ноутбука



Оперативная память ноутбука

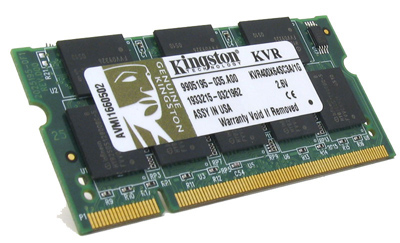

Оперативная память в ноутбуках мало чем отличается от привычной оперативной памяти в стационарных ПК. Просто меньше размером и более плотное расположение чипов.

Оперативная память ноутбука

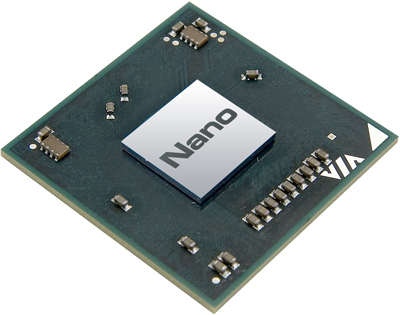

Процессор ноутбука

Также принципиально мало чем отличается от процессоров в обычных компьютерах. При разработке процессоров для ноутбуков большое внимание уделяется снижению энергопотребления и теплоотдачи.

Процессор ноутбука



Жесткий диск ноутбука

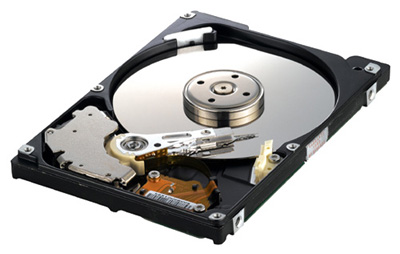

Жесткий диск ноутбука хоть отличается меньшими размерами, но может иметь объемы, сравнимые с жесткими дисками настольных ПК. Чаще всего используется интерфейс SATA. В последнее время все более популярными становятся твёрдотельные жёсткие диски (SSD), разработанные на основе flash-памяти. SSD жесткие диски намного быстрее и практически не греются, но обладают высокой ценой.

Жесткий диск ноутбука



Аккумуляторная батарея

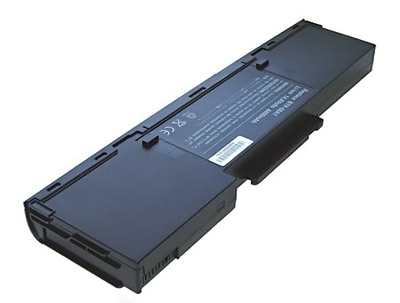

От емкости аккумулятора зависит автономное время работы вашего ноутбука. Аккумулятор крепится без винтов на защелках и легко снимается. Аккумулятор ноутбука состоит из отдельных элементов, собранных в один корпус.

Аккумуляторная батарея
